• Furatátmérő (d 0 ): 12 mm
• Min. furatmélység átmenőszerelésnél (h 2 ): 105 mm
• Dübelhossz (l): 116 mm
• Max. hasznos hossz [hef, stand / hef, red] (t fix ): 20/35 mm
• Menet (Ø x hossz): M 12 x 69 mm
• Kulcsméret (SW): 19 mm

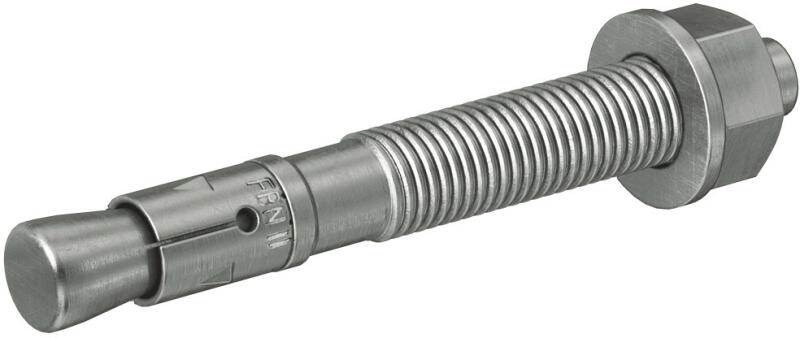

Legfontosabb jellemzők - A rögzítendő tárgy különböző vastagságának áthidalása a hosszú menet segítségével megoldható. Továbbá az FBN II távtartószereléssel is alkalmazható. - Egyszerű alkalmazhatóság a kevés szerelési folyamat és a minimális elmozdulás miatt. - A beütési zóna megakadályozza a menet károsodását. Ezzel időt takaríthatunk meg és leszerelhető marad a rögzített tárgy. - Korrózióálló acél: állandó biztonság kültéri használatnál.  A Fischer FBN II egy költséghatékony acél alapcsavar repedésmentes betonba történő rögzítésekhez. A hosszú menetnek köszönhetően az FBN II különösen rugalmasan alkalmazható. Az alapcsavar távtartószereléssel, átmenőszereléssel és előszereléssel is alkalmazható. A korrózióálló acélból készült alapcsavar javasolt homlokzati szerkezetek, konzolok és létrák rögzítésére kültéren.   Előnyök

• Stan dard rögzítési mélységgel maximális terhelési kapacitásra képes. Ezáltal kevesebb rögzítési pontra és kisebb talplemezre van szükség.
• A hosszú menet lehetővé teszi a távtartó szereléseket, ezzel is növelve az alkalmazás rugalmasságát.
• A dübel biztos szereléséhez néhány kalapácsütés és minimális nyomatékú meghúzás szükséges, ezáltal egyszerűbb az alkalmazás.
• A beütési zóna megakadályozza a menet károsodását, így biztosítva a rögzített tárgy utólagos leszerelhetőségét.

Alkalmazások : acélszerkezetek, védőkorlátok, konzolok, létrák, kábeltálcák, gépek, lépcsők, kapuk, homlokzatok.   Építőanyagok :Enged élyezett: repedésmentes beton C20/25-től C50/60-igTovábbá alkalmazható: beton C12/15, tömör szerkezetű terméskő  Engedély : ETA-07/2011, DoP 0192, DoP No. 0015  Működése

Az FBN II alkalmas előszerelésekhez, átmenőszerelésekhez, továbbá bizonyos feltételek mellett távtartó szerelésekhez.
• Beütés előtt csavarjuk a hatlapú anyát optimális szerelési pozícióba (a beütőcsap kb. 2-3 mm-re álljon ki az anya felső síkjából).
• A hatlapú anya meghúzásával a kúp behúzódik a hüvelybe, amely ezáltal a furatfalnak feszül.
• A fejen lévő jelölés segítségével könnyen ellenőrizhető.
• Szériaszerelés esetén a munkafolyamat meggyorsítására javasoljuk az FABS szerelőszerszám alkalmazását.
