• Furatátmérő (d 0 ): 8 mm
• Min. furatmélység átmenőszerelésnél (h 2 ): 51 mm
• Dübelhossz (l): 56 mm
• Max. hasznos hossz [hef, stand / hef, red] (t fix ): -/5 mm
• Menet (Ø x hossz): M 8 x 24 mm
• Kulcsméret (SW): 13 mm

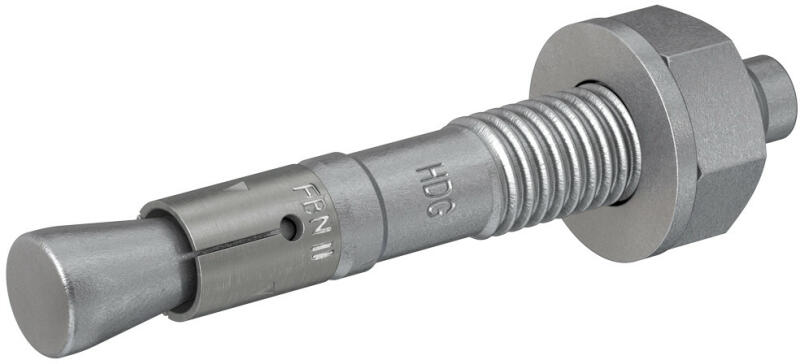

Legfontosabb jellemzők - Az Európai értékelés alapján (ETA) a tűzihorganyzott verzió kültéren is alkalmazható hosszútávon a korrózió körülményeitől függően. - A csökkentett rögzítési mélység alkalmazásakor csökken a furatmélység igény, ez leegyszerűsíti az alkalmazást. - Egyszerű alkalmazhatóság a kevés szerelési folyamat és a minimális elmozdulás miatt.  A Fischer FBN II K egy költséghatékony acél alapcsavar repedésmentes betonba történő rögzítésekhez. A rövid verzió alkalmas elő- és átmenőszerelésekhez. A tűzihorganyzott acél alapcsavar javasolt korlátok, kapaszkodók vagy konzolok rögzítéséhez.   Előnyök - Standard rögzítési mélységgel maximális terhelési kapacitásra képes. Ezáltal kevesebb rögzítési pontra és kisebb talplemezre van szükség. - Csökkentett rögzítési mélységével kisebb furatmélységet igényel. Ezáltal csökken a szerelésre fordítandó idő. - Nedves kültéri környezetben is alkalmazható dübel. - A hosszú menet lehetővé teszi a távtartószereléseket, ezzel is növelve az alkalmazás rugalmasságát. - A dübel biztos szereléséhez néhány kalapácsütés és minimális nyomatékú meghúzás szükséges, ezáltal egyszerűbb az alkalmazás. - A beütési zóna megakadályozza a menet károsodását, így biztosítva a rögzített tárgy utólagos leszerelhetőségét.   Alkalmazások : acélszerkezetek, védőkorlátok, konzolok, létrák, kábeltálcák, gépek, lépcsők, kapuk, homlokzatok.   Építőanyagok Enged lyezett: Repedésmentes beton C20/25-től C50/60-ig
Továbbá alkalmazható: Beton C12/15, Tömör szerkezetű terméskő Engedély :

• ETA-07/0211
• ETA-18/0 101
• DoP 0192
• DoP No. 0098
• DoP No. 0098

Működése

• Az FBN II alkalmas előszerelésekhez, átmenőszerelésekhez, továbbá bizonyos feltételek mellett távtartó szerelésekhez.
• Beütés előtt csavarjuk a hatlapú anyát optimális szerelési pozícióba (a beütőcsap kb. 2-3 mm-re álljon ki az anya felső síkjából).
• A hatlapú anya meghúzásával a kúp behúzódik a hüvelybe, amely ezáltal a furatfalnak feszül.
• A fejen lévő jelölés segítségével könnyen ellenőrizhető.
• Szériaszerelés esetén a munkafolyamat meggyorsítására javasoljuk az FABS szerelőszerszám alkalmazását.
